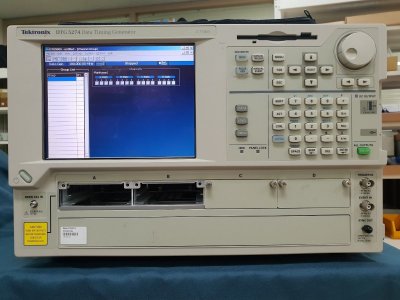

Генератор сигналов Tektronix DTG5274
Скорость передачи информации может достигать 2,7 ГБ в секунду. Прибор поддерживает от 1 до 16 каналов связи (главных и второстепенных), позволяя передавать до 1000 сигналов одновременно с помощью синхронизации на основе тактовых сигналов. Устройство обладает лучшим в своем роде разрешением по показателям задержки и диапазона, а также отличается гибкостью, поскольку может использоваться в качестве генератора сигналов, генератора импульсов или источника постоянного напряжения. Модульная архитектура прибора обеспечивает защиту инвестиций пользователя и позволяет увеличивать его возможности по мере возрастания потребностей, вплоть до создания моделей данных глубиной до 64 МБ на канал.
Tektronix DTG5274 - это универсальный генератор сигналов, который предлагает широкий спектр функций и возможностей для тестирования, разработки и обучения в области электронных систем и устройств. Эта модель объединяет в себе функции трех устройств: генератора данных, генератора импульсов и источника постоянного тока, что обеспечивает гибкость и удобство в работе. Максимальная скорость передачи данных составляет 3,35 Гбит/с, что позволяет обрабатывать большие объемы информации и работать с самыми современными интерфейсами.
Количество каналов может варьироваться от 1 до 96, что позволяет адаптировать прибор под конкретные задачи и условия работы. Разрешение задержки составляет всего 0,2 пс для моделей DTG5274 и DTG5334 и 1 пс для модели DTG5078, что является одним из лучших показателей в своем классе. Общая максимальная задержка сигнала может достигать 600 нс, что также является важным показателем для некоторых приложений.
Модульная архитектура DTG5274 позволяет защитить инвестиции пользователя и расширять возможности прибора в соответствии с растущими требованиями к тестированию и разработке электронных систем. Таким образом, пользователь может начать работу с базовой моделью и при необходимости добавлять дополнительные модули по мере развития своих проектов.
Одной из ключевых функций является генерация глазковых сигналов с возможностью регулировки напряжения. Устройство также поддерживает внешнее введение джиттера с использованием специальных модулей DTGM31 и DTGM32. Контроль уровня сигнала осуществляется с разрешением 5 милливольт, что позволяет добиться высокой точности измерения. Программное обеспечение имеет простой и понятный интерфейс на базе Windows, что сокращает время на обучение и упрощает процесс тестирования. DTG5274 имеет модульную конструкцию, которая облегчает настройку прибора и позволяет добавлять новые функциональные возможности по мере необходимости.
Встроенный ПК обеспечивает поддержку сетевой интеграции и доступ к дисководу для гибких дисков и USB-портам. Глубина шаблонов данных может достигать 64 мегабайт на канал, что делает этот генератор идеальным для работы со сложными шаблонами данных. Форм-фактор устройства представляет собой настольный компьютер, что обеспечивает удобство использования и мобильность.
В нашем магазине вы можете купить Генератор сигналов Tektronix DTG5274 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Возможности:
- В универсальной платформе объединены возможности генератора данных, генератора импульсов и источника постоянного тока
- Скорость передачи данных: до 3,35 Гбит/с
- Количество каналов передачи данных: от 1 до 96 (Master/Slave)
- Наименьшее в классе разрешение задержки: 0,2 пс (DTG5274/DTG5334), 1 пс (DTG5078). Суммарная задержка: не более 600 нс
- Модульная архитектура позволяет экономить средства и расширять возможности прибора по мере роста потребностей
- Улучшенное управление параметрами сигнала удовлетворяет требованиям самых современных технологий тестирования, включая генерацию глазковых диаграмм (Stressed Eye)
- Внесение внешнего джиттера (модули DTGM31, DTGM32)
- Управление уровнем сигнала с разрешением 5 мВ
- Благодаря простоте в использовании сокращается время, затрачиваемое на тестирование
- Легкость изменения компоновки благодаря встраиваемым модулям
- Интуитивно-понятный пользовательский интерфейс ОС Windows
- Настольное исполнение
- Встроенный компьютер поддерживает работу в сети и оборудован приводами для CD- и гибких дисков, сетевым интерфейсом и портами USB
- Глубина комплексных последовательностей данных до 64 Мбит на канал.
Характеристики
Тип
|
Генератор сигналов |
Скорость передачи данных |
до 2,7 Гб/сек |
Диапазон входных частот |
от 1 МГц до 3,35 ГГц |
Количество каналов |
от 1 до 16 каналов |
Глубина памяти |
64 Мбит на канал |
Интерфейсы передачи данных |
GPIB, LAN |
Дисплей |
цветной, ЖК с разрешением 800 × 600 пикселей |
Форм-фактор |
26,6 см × 44,5 см × 46,2 см |
Вес |
17 кг |
Наши квалифицированные специалисты обязательно вам помогут.
Задать вопрос
