Измерительный приемник электромагнитных помех ESW8

Госреестр

Артикул: x-14394

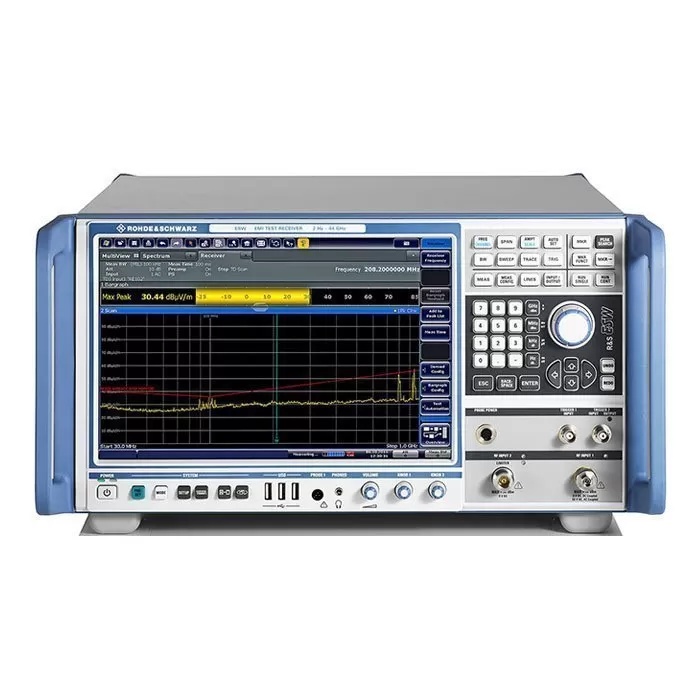

Измерительный приемник Rohde Schwarz ESW8 - высокопроизводительный лабораторный прибор для исследований в частотном диапазоне 2 Гц - 8 ГГц.

Подробнее

23 707 876 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Измерительный приемник Rohde Schwarz ESW8 - высокопроизводительный лабораторный прибор для исследований в частотном диапазоне 2 Гц - 8 ГГц. Основные сферы использования - сертификационные и диагностически испытания, разработка и производственный контроль качества радиоэлектронного оборудования, а также анализ помех в таких отраслях, как автомобильная, авиационная и др.

Измерительные возможности

Преселектор, предусилитель и набор фильтров, которые позволяют отслеживать низкоуровневые помехи и сигналы, доступны в базовой модификации.
Стандартный режим сканирования с БПФ во временной области дает возможность выполнять тестовый цикл с высокой точностью при меньших затратах времени, по сравнению с пошаговым сканированием по частоте.
Квазипиковый и CISPR-детекторы, используемые одновременно, повышают в 2 раза скорость при замерах кондуктивных помех.
Настраиваемые маркеры могут использоваться для целевого анализа при сканировании на частотах помеховых сигналов.
Интегрированный генератор отчетов максимально упрощает и ускоряет документирование результатов испытаний, выдавая готовые протоколы стандартизированного образца.

Дополнительные особенности

Режим послесвечения в Rohde Schwarz ESW8 упрощает выявление кратковременных импульсных помех в непрерывном сигнале. Выполняя функции измерительного приемника с анализом ПЧ, прибор позволяет исследовать спектр в окрестности сигнала помехи – для распознания влияния внешних источников.

Варианты модернизации

Дополнительные опции позволяют задействовать режим анализа сигналов по времени для отслеживания побочных излучений, анализировать модулированные сигналы АМ/ФМ/ЧМ, а также использовать все преимущества автоматизации процесса испытаний.

Удобство работы

Радиоизмерительный прибор оснащен WXGA-тачскрином диагональю 30 см экраном с разрешением. Функция MultiView позволяет одновременно разместить на дисплее для комфортного оперативного сопоставления данные нескольких измерений, например развертку частотного спектра и спектрограмму, полученную в результате анализа ПЧ, Все полученные результаты и настройки устройства можно сохранить как на встроенную память, так и перенести на внешний носитель.

Характеристики

Диапазон частот (Гц)	2 Гц ... 8 ГГц
Тип	Измерительный приемник

Характеристики

Диапазон частот	R&S®ESW8	от 2 Гц до 8 ГГц
	R&S®ESW26	от 2 Гц до 26,5 ГГц
	R&S®ESW44	от 2 Гц до 44 ГГц
Предел допускаемой основной относительной погрешности частоты опорного генератора	стандартно	+/- 1 x 10–7
	Опция R&S®ESW-B4	+/- 3 x 10–8
Полосы пропускания	По уровню -3 дБ	от 1 Гц до 10 МГц
Полосы пропускания	По уровню -6 дБ (ЭМС-фильтры)	10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц
Типы детекторов	Режим приемника	макс. пик, мин. пик, квазипиковый, среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (CISPR среднего значения), среднеквадратического значения с усреднением (CISPR среднеквадратического значения)
Измерительные функции APD (функция распределения вероятности амплитуд)	Минимальное значение измеряемой вероятности	10-7
	максимальное время регистрации (измерения)	120 с
	Диапазон регистрации (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Точка пересечения 3-го порядка (TOI)	ВЧ ослабление= 0 дБ, уровень 2 x -15 дБм, Δf > 5 x полоса разрешения, предварительная селекция выключена, предусилитель выключен	10 МГц ≤ fin < 1 ГГЦ > +20 дБм, тип. 25 дБм
Точка компрессии 1 дБ	Ослабление ВЧ 0 дБ, преселектор и предусилитель ВЧ выключены	fin ≤ 3 ГГЦ, +15 дБм (ном.)
Фильтр предварительной селекции
Статус	Режим приемника	всегда включен
	Режим анализатора	вкл/ выкл (по выбору)
Количество фильтров предварительной селекции		21 фильтр
Предусилитель	подключаемый
	от 1 кГц до 8 ГГц	20 дБ (ном.)
	от 150 кГц до 44 ГГц	30 дБ (ном.)
Отображаемый средний уровень шумов (DANL)	R&S®ESW8 (режим приемника, ослабление ВЧ 0 дБ, нагрузка 50 Ом, логарифм. масштабирование, ширина полосы разрешения 1 кГц, ширина видео полосы 1 Гц, преселекция вкл., предусилитель вкл.)
Отображаемый средний уровень шумов (DANL)	1 МГц ≤ f < 1 ГГц	< –165 дБм (тип. –168 дБм)
Режим приемника
Сканирование во временной области	CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 100 мс, пиковый детектор	110 мс (суммарное время измерения)
	CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 1 с, квазипиковые детектор и детектор усреднения CISPR	2 с (суммарное время измерения)
	CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 120 кГц, время измерения 10 мс, пиковый детектор	620 мс (суммарное время измерения)
	CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 9 кГц, время измерения 10 мс, пиковый детектор	840 мс (суммарное время измерения)
	CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 120 кГц, время измерения 1 с, квазипиковый детектор	80 с (суммарное время измерения)
Суммарная погрешность измерений
Преселекция выключена	10 МГЦ< f ≤ 3,6 ГГц	0,27 дБ
Вес нетто без опций (ном.)	R&S®ESW8	20,6 кг
	R&S®ESW26	22,1 кг
	R&S®ESW44	25,2 кг

Комплектация

№	Наименование	Количество
1	Измерительный приемник электромагнитных помех ESW8	1
2	Сетевой шнур	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
