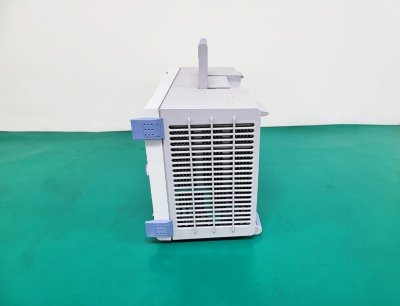

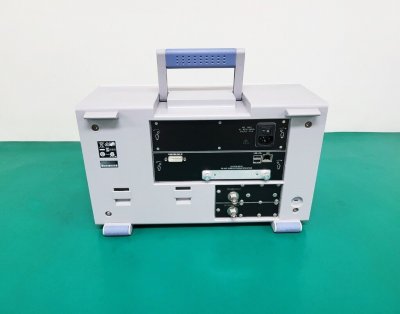

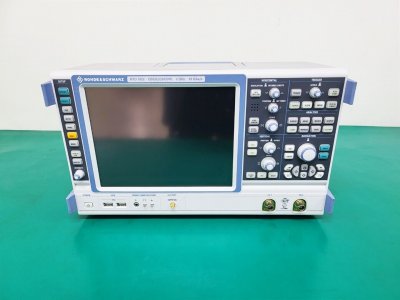

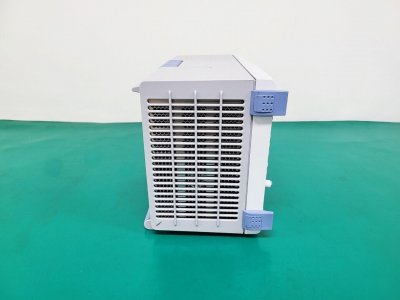

Цифровой осциллограф R&S RTO1022 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10737

Цифровой осциллограф R&S RTO1022 — это двухканальный прибор с полосой пропускания 2 ГГц и разрешением более 7 бит.

Подробнее

2 977 660 руб./шт

5 133 897 руб.

-42%

Экономия 2 156 237 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой осциллограф R&S RTO1022 является идеальным инструментом для инженеров и разработчиков электроники, поскольку он предоставляет высокую производительность, точность и удобство использования.

Этот двухканальный осциллограф способен анализировать сигналы с полосой пропускания до 2 ГГц, что делает его идеальным для тестирования сложных электронных компонентов и систем. Частота дискретизации в 10 ГГц позволяет получать точные и детальные данные о сигнале. Функция быстрого обнаружения аномалий упрощает и ускоряет процесс обнаружения и устранения проблем. Аппаратное ускорение анализа ускоряет процесс обработки данных и получения результатов.

R&S RTO1022 оснащен высокоточной цифровой системой синхронизации для обеспечения стабильности и точности измерений, даже в сложных условиях, что делает его идеальным инструментом для тестирования и отладки в реальном времени. Опция R&S RTO-K12 анализа джиттера позволяет автоматически измерять различные параметры, включая частоту, продолжительность и другие показатели.

Функция Track обеспечивает глубокий анализ данных с возможностью представления результатов в различных форматах, включая тренды, таблицы, гистограммы и другие. Эта опция также включает в себя программу тестирования по маске для быстрого создания шаблонов и тестирования сигналов. Осциллограф R&S RTO1022 отличается высоким уровнем комфорта при работе, благодаря интуитивно понятному интерфейсу, упрощающему процесс настройки и использования прибора. Точность и надежность измерений, обеспечиваемые осциллографом, имеют особое значение при разработке и проверке электронных устройств и систем.

Опция RTO-B1 для логического анализа предоставляет возможность исследования логических состояний цифровых информационных потоков по 16-ти линиям, с максимальной тактовой частотой 400 МГц и временным разрешением 200 пс. Память осциллографов серии RTO способна хранить до 200 млн. точек данных, обеспечивая при этом частоту обновления изображения более 200 000 осциллограмм за секунду. Возможность простого подключения модуля RTO-B1 к любой модели осциллографа из серии RTO является еще одним преимуществом.

В нашем магазине вы можете купить Цифровой осциллограф R&S RTO1022 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	2
Полоса пропускания	2 ГГц
Частота дискретизации	10 Гвыб/c
Интерфейсы	USB, LAN, DVI
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Система вертикального отклонения
Количество каналов	R&S®RTO1022	2
Полоса пропускания (на уровне -3 дБ) при 50 Ом	R&S®RTO1022	2 ГГц
Время нарастания переходной характеристики(расчетное	R&S®RTO1022	175 пс
Входное сопротивление		50 Ом ±1.5 %
Входное сопротивление		1 MОм ±1 %, 15 пФ (расчетное)
Чувствительность	При максимальной полосе пропускания во всехдиапазонах	50 Ом: от 1 мВ/дел до 1 В/дел
Чувствительность	При максимальной полосе пропускания во всехдиапазонах	1 МОм: от1 мВ/дел до 10 В/дел
Разрешение АЦП (ENOB)	При синусоидальном сигнале с максимальнойамплитудой и частотой < –3 dB относительно полосыпропускания	> 7 бит (расчетное)
Система сбора информации
Максимальная частота дискретизации (в режимереального времени)		10 ГГц на канал
Объем памяти	В стандартной конфигурации, на канал при одномактивном канале	R&S®RTO: 2-канальная модель: 20 /40мегаотсчетов
Объем памяти		R&S®RTO: 4-канальная модель: 20 /80мегаотсчетов
	Максимальная с опцией R&S®RTO-B102,	R&S®RTO: 2-канальная модель: 100 /200мегаотсчетов
	на канал при одном активном канале	R&S®RTO: 4-канальная модель: 100 /400мегаотсчетов
Максимальная скорость сбора данных	Непрерывная регистрация и вывод	1 000 000 сигналов/с
Максимальная скорость сбора данных	1×10⁹ отсчетов/с, 1×10³отсчетов	1 000 000 сигналов/с
	Режим сегментированной развертки	Время простоя < 200 нс
Режимы прореживания	Любое сочетание режима прореживания иарифметических операций с формой сигнала, до 3сигналов на канал	Выборка, пиковый детектор, режим высокогоразрешения
Режимы прореживания		Среднеквадратичное значение
Арифметические операции		Выключены, огибающая, усреднение
Режимы интерполяции		Линейная, Sin(x)/x, ступенчатая
Система горизонтального отклонения
Диапазон временной развертки		От 25 пс/дел до 50 с/дел
Погрешность временной развертки	10^-5
	(опцияR&S®RTO‑B4)	2·10^-7
Задержка между каналами		±100 нс (в режиме реального времени,переключение между каналами - например, задержкасостояние-детектирование)
Система синхронизации
Режимы синхронизации		по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизнесигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI;
Режимы синхронизации		Опционально: UART/RS-232, LIN, CAN, FlexRay
Чувствительность	Задание гистерезиса системы запуска	Устанавливается автоматически или вручную
Чувствительность	Задание гистерезиса системы запуска	от 0,1 дел до 5 дел
Мин. обнаруживаемый импульс	R&S®RTO1044	100 пс 50 пс
Связь по входу сигнала запуска		Как в выбранном канале; опционально: подавлениеВЧ с регулируемой частотой среза от 100 кГц до 50% отполосы пропускания
Математические операции
Алгебраические категории		математические, логические операции, сравнение,частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне		+, -, *, 1/x, \|x\|, производная, log10, ln,log2, масштабирование,
Математические		Конечная импульсная характеристика, амплитудаБПФ
Функции анализа и измерений
Функции анализа с аппаратным ускорением		спектр, гистограмма, испытания на соответствиемаске, курсор
Функции измерения с аппаратным ускореним		амплитудные измерения, временные измерения
Общие характеристики
Размеры	ширина × высота × глубина	427 мм × 249 мм × 204 мм
Размеры	ширина × высота × глубина	(16,81 дюйм x 9,8 дюйм x 8,03 дюйм)
Масса	R&S®RTO1024	9,6 кг (21,16 фунт)
Display		10,4" LC TFT цветной сенсорный экран,
Display		1024 × 768 пикселей (XGA)
Возможности подключения		1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально),DVI для внешнего монитора, внешняя синхронизация
