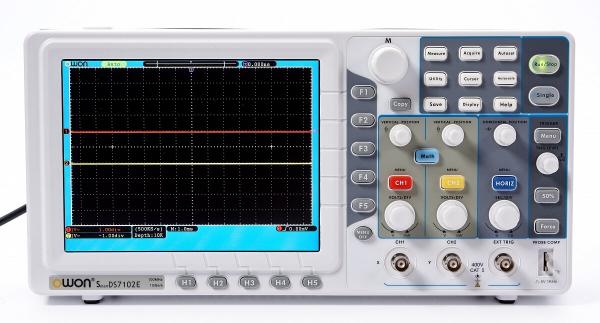

Осциллограф цифровой OWON SDS7102E

Артикул: x-12173

Цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.

Подробнее

37 787 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф цифровой OWON SDS7102E — это профессиональный инструмент для анализа электрических сигналов. Он обладает рядом характеристик, которые делают его незаменимым помощником для инженеров и техников. Одной из ключевых характеристик осциллографа является его полоса пропускания, составляющая 100 МГц. Это позволяет устройству точно воспроизводить даже самые сложные сигналы, что особенно важно при работе с высокочастотными приложениями.

Осциллограф имеет два основных канала и один дополнительный внешний, что даёт возможность одновременно наблюдать и сравнивать сигналы с разных источников. Это значительно упрощает процесс исследования и делает его более эффективным. Максимальная частота дискретизации в реальном времени составляет 1 ГВыб/с в одноканальном режиме и 500 МВыб/с в двухканальном режиме. Это обеспечивает высокую точность и детализацию отображения сигналов, позволяя выявлять даже самые незначительные изменения в их форме.

Осциллограф оснащён цветным жидкокристаллическим дисплеем с диагональю 8 дюймов и разрешением 800 (горизонтальное) × 600 (вертикальное) пикселей. Дисплей поддерживает 65536 оттенков и использует матрицу TFT, что обеспечивает высокое качество изображения и удобство работы с прибором. Для передачи данных осциллограф имеет интерфейсы USB и LAN. Это позволяет сохранять данные на внешний носитель или передавать их на компьютер или сервер для дальнейшего анализа. Охлаждение осциллографа осуществляется методом естественной конвекции, что обеспечивает его надёжную работу и долгий срок службы.

В нашем магазине вы можете купить Осциллограф цифровой OWON SDS7102E и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений. Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

Характеристики

Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	1 ГГц
Интерфейсы	USB2.0 host, USB2.0 device, LAN
АЦП (бит)	8
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Характеристики настольного осциллографа
Серия	SDS-E (Smart DS-E)
Полоса пропускания	100 МГц
Количество каналов	2 + 1 внешний
Максимальная частота дискретизации в реальном времени	1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 15 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Ограничение полосы пропускания	20 МГц
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Горизонтальная система
Интерполяция формы волны	sin (х) / х
Размер памяти	1 Мб
Коэффициент развёртки	2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме
Точность	± 100 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Вертикальная система
Вертикальное разрешение	8 бит
Вертикальная развёртка	2 мВ / дел - 10 В / дел
Время нарастания	< 3,5 нс
Смещение	± 1 В (2 мВ / дел - 100 мВ / дел) ± 10 В (200 мВ / дел - 1 В / дел) ± 100 В (2 В / дел - 10 В / дел)
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)
Система синхронизации
Режимы триггера	фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный
Диапазон уровня запуска триггера	CH1 ~ CH2: ± 6 деления от центра экрана
	EXT: ± 600 мВ
	EXT/5: ± 3 В
Точность уровня триггера	CH1 ~ CH2: ± 0,3 дел
	EXT: ± (6 % от настройки + 40 мВ)
	EXT/5: ± (6 % от настройки + 200 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Запуск по фронту
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Чувствительность	0,3 дел
Запуск по длительности импульса
Режим запуска	положительная полярность импульса >, <, =
Режим запуска	отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Запуск по наклону
Режим запуска	положительный наклон >, <, =
Режим запуска	отрицательный наклон >, <, =
Диапазон удержания триггера	24 нс ~ 10 с
Запуск по альтернативе
CH1	фронт, импульс, видео, наклон
CH2	фронт, импульс, видео, наклон
Система измерения
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase.
Математические функции	+, -, *, / FFT
Хранение сигналов	15 форм сигналов
Частота	прямоугольная волна 1 кГц
Общие характеристики
Тип дисплея	8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м
Рабочая высота	хранения до 15000 м
Интерфейс передачи данных	USB, LAN
Метод охлаждения	естественная конвекция
Габариты	348 х 170 х 78 мм
Вес нетто	1,5 кг

Комплектация

Осциллограф OWON SDS7102E
Инструкция по эксплуатации
Кабель USB
Шнур электропитания
Компакт-диск (программа обмена данными)
Пассивные пробники-щупы 2 шт.
