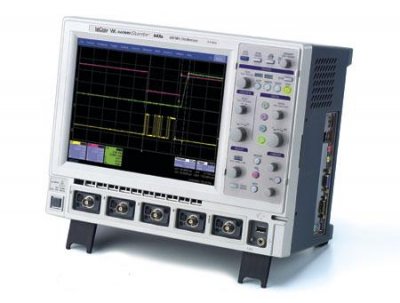

Осциллограф цифровой LeCroy WaveSurfer 454 с опциями, с поверкой (демонстрационный)

Спец.цена

Госреестр

Артикул: d-06818

Быстрое подключаются к локальной сети и автоматическая адресация для упрощенного подключения. С помощью инструментов Windows возможно создать пользовательские настройки и управлять измерениями дистанционно, а также обеспечить совместный доступ другим пользователям с отображением в реальном времени.

Подробнее

554 268 руб./шт

1 895 000 руб.

-71%

Экономия 1 340 732 руб.

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф цифровой LeCroy WaveSurfer 454 - это высокопроизводительный инструмент для тестирования и анализа различных электрических сигналов. Он предлагает широкий диапазон частот дискретизации и ограничения полосы пропускания, что позволяет точно и быстро собирать и анализировать данные.

Одним из ключевых преимуществ данного осциллографа является расширенная система синхронизации, которая позволяет работать с сигналами сложной формы и структуры. Встроенная память объемом до 4 осциллограмм позволяет сохранять результаты измерений для дальнейшего анализа или сравнения. LeCroy WaveSurfer 454 также обладает большим объемом памяти на канал - 250 килобайт, что обеспечивает возможность хранения большого количества данных.

При объединении каналов объем памяти увеличивается до 500 килобайт на канал, что делает этот осциллограф идеальным выбором для решения сложных задач в области электротехники и электроники. Осциллограф цифровой LeCroy WaveSurfer 454 является мощным и точным инструментом для анализа и регистрации электрических сигналов. Благодаря широкому диапазону частот дискретизации и ограничению полосы пропускания, он позволяет быстро и качественно собирать и анализировать полученные данные.

Особенностью осциллографа является наличие расширенной системы синхронизации, позволяющей работать с сигналами любой сложности. Встроенная память объёмом до 4 осциллограмм даёт возможность сохранить результаты для последующего анализа. Вертикальное разрешение аналого-цифрового преобразователя составляет 8 бит, а в режиме ERES достигает 11 бит. Это обеспечивает высокую точность измерений и позволяет регистрировать даже самые незначительные изменения сигнала. Настройки осциллографа могут быть изменены непосредственно на его лицевой панели с помощью мыши или сенсорного дисплея.

Курсорные и автоматические измерения позволяют одновременно отображать до 6 различных параметров сигнала, что упрощает процесс анализа и обработки данных. Осциллограф цифровой LeCroy WaveSurfer 454 оснащен тремя USB-интерфейсами, один из которых расположен на передней панели прибора. Эта функция обеспечивает широкие возможности для подключения различных устройств и передачи данных. Пользователи могут легко подключаться к компьютерным сетям для передачи данных, выводить информацию на печать, сохранять документы и реализовывать другие соединения.

Кроме того, осциллограф поддерживает дистанционное управление, что позволяет пользователям управлять прибором с любого устройства, подключенного к той же сети. Это значительно облегчает процесс работы и делает его более удобным и эффективным.

В нашем магазине вы можете купить Осциллограф цифровой LeCroy WaveSurfer 454 с опциями, с поверкой - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Установлены опции:

L Увеличение объема памяти до 2 млн. точек
1553 Cинхронизация и декодирование шины MIL-STD-1553
AORM Измерения параметров оптических приводов
ARINC429bus Cинхронизация и декодирование шины ARINC 429
Audiobus Cинхронизация, декодирование и графический анализ AudioBus I2S
DDM2 Измерения параметров дисковых накопителей
DIGRF3Gbus Декодирование шины DigRF 3G
DIGRFV4bus Декодирование шины DigRF V4
DPHYbus Декодирование протоколов шины D-PHY
DFP2 Пакет цифровых фильтров
EMC Измерения параметров импульсов ЭМС
ET-PMT Пакет масок сигналов электросвязи
ENET Тестирование ETHERNET
I2Cbus Cинхронизация и декодирование шины I2C
JTA2 Анализ джиттера
LINbus Декодирование шины LIN
PMA2 Анализ и измерение мощности
SDM Анализ систем последовательной передачи данных
SPECTRUM Анализатор спектра
SPIbus Декодирование шины SPI
STAT Статистический пакет
UARTbus Синхронизации и декодирования шины UART/RS232
USB2 Тестирование USB 2.0
USB2-HSICbus Декодирование USB2.0
XDEV Разработка собственного интерфейса осциллографа
XMAP Полный аналитический пакет
XMATH Полный пакет расширенной математики
XWAV Пакет расширения возможностей математики
XWEB Редактор WEB

Характеристики

? Стоимость поверки оборудования Поверка	5500
Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	1 Гвыб\с
Интерфейсы	USB, LAN, RS-232, VGA
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Тип осциллографа	454
Полоса пропускания	500 МГц
Время нарастания	800 пс
Количество каналов	2
Частота дискретизации	1 Гвыб\с, (при однократном запуске); 2 Гвыб\с (при объединении каналов)
Эквивалентная частота дискретизации	50Гвыб\с
Стандартная длинна памяти	250 К (500К при объединении каналов)
Максимальная длинна памяти (при использовании опции)	1М (2М при объединении каналов)
Стандартное время захвата сигнала	250 мкс при максимальной частоте дискретизации
Максимальное время захвата сигнала (при использовании опции расширении памяти)	1 мс при максимальной частоте дискретизации
Вертикальное разрешение АЦП	8 бит
Коэффициент отклонения	1 мВ/дел - 10 В/дел (1 MОм)
	1 мВ/дел - 2 В/дел ( 50 Ом);
Погрешность измерения напряжения	±(0.01.5U + 0.005 К) U - измеренное значение напряжения, В; К - величина численно равная установленному значению коэффициента отклонения, В
Ограничение полосы пропускания	20 МГц 20 МГц, 200 МГц
Максимальное входное напряжение	400В пикового значения
Связь входа	постоянная переменна, заземлено
Входное сопротивление	1 МОм (16пФ)
	50 Ом±1%
Тип делителей	разъем BNC или ProBus®
Делитель (стандартный)	PP007 (500 МГц) на каждый канал
Коэффициент отклонения	1 нс/дел - 1000 с/дел
	в режиме самописца от 500 мс/дел до 1000 с/дел
Погрешность измерения временных интервалов	10 ppm
Дополнительные характеристики
Система синхронизации
Режимы запуска:	автоматический, ждущий, однократный
Источник синхронизации:	один из каналов, внешняя, внешняя 1:10, от сети
Фильтры синхронизации	постоянная составляющая, переменная составляющая, ВЧ, ВЧ режекторный, НЧ режекторный
Предзапуск	0-100% от полной шкалы
Послезапуск	0-10.000 делений
Удержание	от 2с до 20с или от 1 до 99.999.999 событий
Диапазон внутренней синхронизации	±5 делений от центра
Диапазон внешней синхронизации	ВНЕШ/10 ±5В, ВНЕШ ±500мВ
Входное сопротивление	1МОм или 50 Ом
Виды синхронизации	Фронтом по выбранной полярности фронта (положительной, отрицательной или окном) с установленным уровнем Синхронизация сбоем положительным или отрицательным сбоем с установкой интервала сбоя в пределах от 2 нс до 20с или по прерывистому сбою, включая режимы запуска по прерывистому сбою по заданной длительности импульса.
Дополнительные виды синхронизации(опции)	Рамковая синхронизация Синхронизация по скорости нарастания напряжения. По интервалу (сигнал или образец). Спящая По качеству (состояние или фронт).
Автоматические измерения	Одновременно может быть отображено до 6 измеряемых параметров различных осциллограмм: Амплитуда, Область, Нижнее значение, Задержка, Скважность, Время спада (90%-10%), Время спада (80%-20%), Частота, Максимум, Минимум, Среднее значение, Положительный выброс, Отрицательный выброс, Период, Пиковое значение, Время нарастания (90%-10%), Время нарастания (80%-20%), Среднеквадратичное значение, Асимметрия, Стандартное отклонение, Верхнее значение, Длительность.
Растяжка	Растяжка сигнала с использованием органов управления передней панели, мыши или сенсорного экрана для выделения увеличиваемой области.
Стандартные математические функции	Суммирование, разность, продукт, отношение и БПФ (использование прямоугольного, плоского окон или окна ВонХанна ). Всего возможно использование одной математической функции одновременно.
Расширенные математические функции (опция MathSurfer)	Добавляет следующие математические функции: Абсолютное значение, Усреднение (суммированное и продолжительное), Производная, Огибающая, Повышение разрешения (до 11 бит), Минимальный уровень, Интеграл, Инвертирование, Обратная величина, Максимальный уровень, Квадрат и Корень квадратный. Также добавляется возможность использование одновременно двух математических функций и пересчет в другие единицы
Рабочие условия	Температура: От +5 °С до +40 °С Влажность: От 5% до80% при температуре 30 °С без образования конденсата
Размеры	260 мм x 340 мм x 152мм
Вес	6.8 кг. Включая аксесуары

Комплектация

Осциллограф GDS-73504A	1 шт.
Шнур питания	1 шт.
Пробник GTP-501R	4 шт.
Краткая инструкция по эксплуатации	1 шт.
Инструкция по эксплуатации на CD	1 шт.
