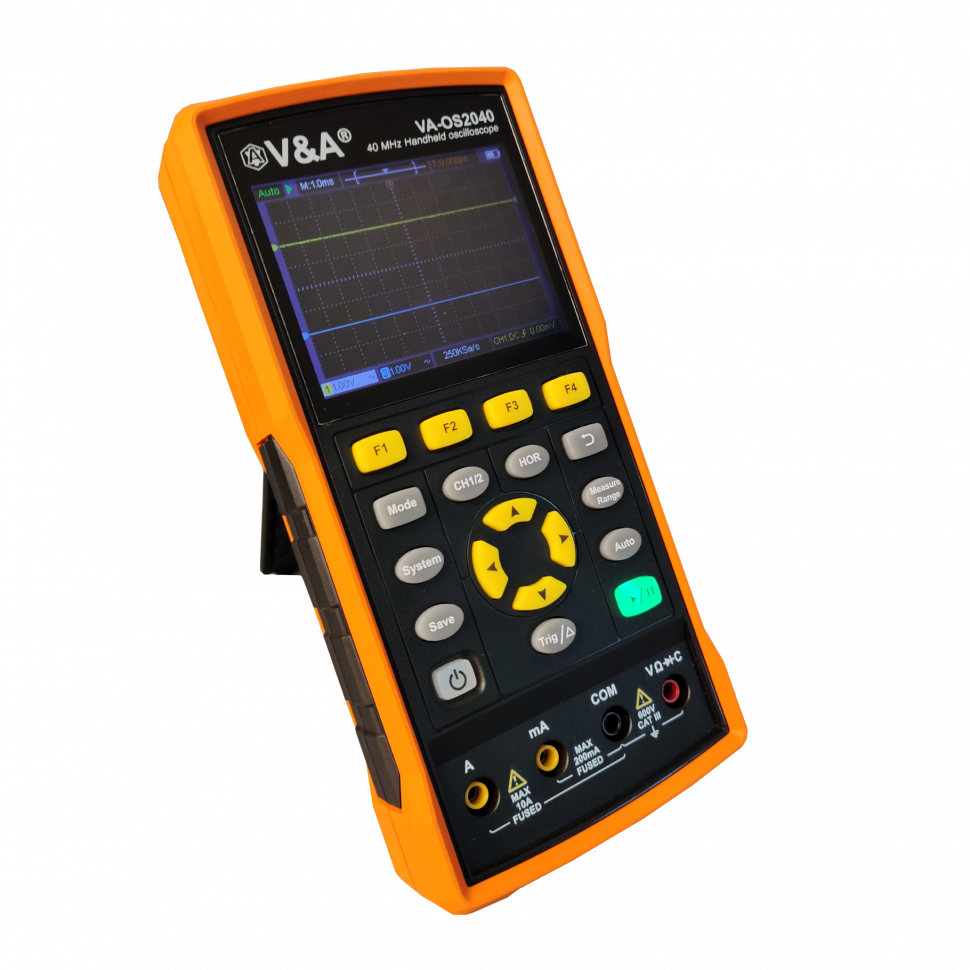

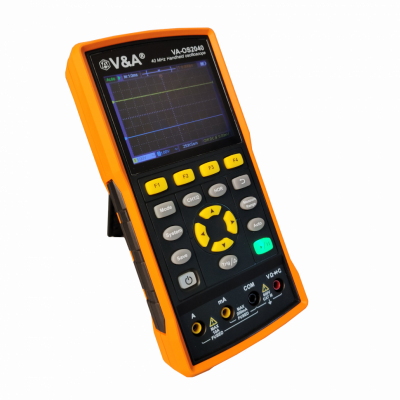

Осциллограф-мультиметр VA-OS 2040

Госреестр

Артикул: x-16692

С двумя каналами и полосой пропускания в 40 МГц, VA-OS 2040 способен захватывать сложные сигналы и анализировать их с высокой точностью. Максимальная частота захвата достигает 10 000 осциллограмм в секунду, что позволяет пользователю получать детализированное представление о динамике изменений электрических сигналов. Полоса пропускания от 0 до 4·10^7 Гц обеспечивает широкий диапазон измерений, что делает прибор универсальным для работы с различными типами сигналов.

Подробнее

19 500 руб./шт

Поверка - 2000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф-мультиметр VA-OS 2040 — это универсальное портативное измерительное устройство, сочетающее в себе функции цифрового осциллографа и мультиметра, предназначенное для комплексной диагностики электрических цепей. Благодаря гибкому функционалу и высокой точности прибор используется как в лабораторных условиях, так и на промышленных объектах, в технических службах, при наладке и обслуживании оборудования.

Модель VA-OS 2040 обеспечивает измерение амплитудных и временных параметров электрических сигналов, постоянного и переменного напряжения и тока, сопротивления постоянного тока, а также ёмкости. Основой устройства служит высокоскоростной аналогово-цифровой преобразователь, обеспечивающий захват сигнала в реальном времени с последующей обработкой и отображением на встроенном дисплее. Программное обеспечение VA-OS firmware управляет всеми функциями прибора и поддерживает различные режимы измерений, включая автоматические и курсорные.

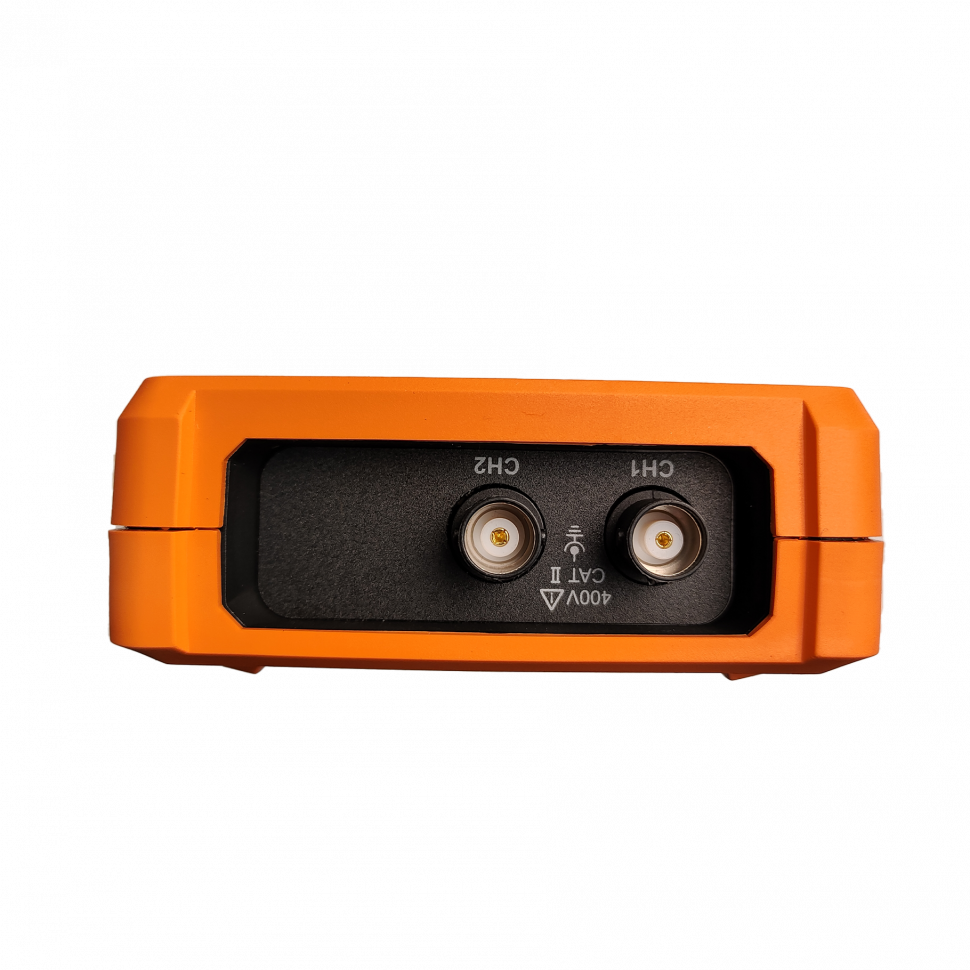

Полоса пропускания осциллографа составляет до 40 МГц, что делает прибор пригодным для анализа сигналов в большинстве типовых задач. Погрешность измерения временных интервалов не превышает ±0,0025 %, что особенно важно при работе с цифровыми и импульсными сигналами. Коэффициент развертки варьируется в широком диапазоне — от 1 нс/дел до 1000 с/дел. Два входных канала с разъёмами типа BNC позволяют проводить сравнительный анализ сигналов.

Мультиметр встроен в корпус осциллографа и обладает широким диапазоном измерений. Для постоянного напряжения он охватывает до 1000 В, для переменного — до 750 В, сила тока измеряется до 10 А, сопротивление — до 100 МОм, а ёмкость — до 2 мФ. Погрешность измерений в пределах допустимых значений, соответствующих профессиональному уровню. Прибор также имеет встроенный калибратор и интерфейс USB для подключения к внешним источникам питания и передачи данных.

VA-OS 2040 обладает компактными размерами (96×198×38 мм) и весом менее 1,5 кг, что делает его удобным для транспортировки. Питание осуществляется от стандартного блока через USB-интерфейс. Устройство сертифицировано и включено в госреестр средств измерений РФ, соответствует нормативным требованиям по точности и безопасности, включая защиту от перегрузки, блокировку критических параметров и наличие функции самопроверки.

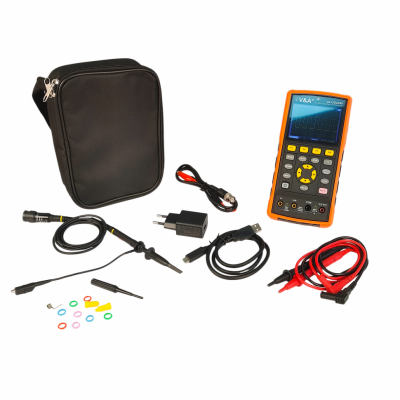

В комплект поставки входят все необходимые аксессуары: пассивный щуп, измерительные щупы мультиметра, кабель с «крокодилами», адаптер питания, USB-кабель, руководство пользователя, гарантийный талон и удобная сумка для переноски.

Характеристики

? Стоимость поверки оборудования Поверка	2000
Количество каналов	2
Полоса пропускания	40 МГц
Частота дискретизации	0,25 Гвыб/с
Тип	Осциллограф-мультиметр

Характеристики

Осциллограф
Количество каналов	2
Тип входного разъема	BNC
Напряжение питания постоянного тока от адаптера постоянного тока	5В
Масса, кг	не более 0,5
Габаритные размеры (ширинаxвысотаxглубина) мм	96x198x38
Рабочие условия применения: температура окружающей среды	от 0 до +30°С относительная влажность, от 20 до 80%
Входное сопротивление,	1·106Ом
Полоса пропускания, Гц	от 0 до 7·107
Аналоговая полоса пропускания	40 МГц
Время нарастания переходной характеристики,	не более 10 нс
Диапазон установки значений коэффициента развертки КР с/делот	1·10-9до 1·103
Пределы допускаемой относительной погрешности измерений временных интервалов,	±0,0025 %
Диапазон значений коэффициента отклонения (KО), В/дел	от 1·10-2до 10
Пределы допускаемой относительной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля	±6%
Режим мультиметра
Измерение напряжения постоянного тока
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
200мВ	0,01мВ	±0,3%
2В	0,1мВ
20В	1мВ
200В	0,001В
1000В	0,1В
Измерение напряжения переменного тока
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
200мВ	0,01мВ	±0,8%
2В	0,1мВ
20В	1мВ
200В	0,01В
750В	0,1В	±1%
Измерение силы постоянного тока
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
200мА	10мкА	±1%
10А	1мА	±2,5%
Измерение силы переменного тока
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
200мА	10мкА	±1%
10А	1мА	±2,5%
Измерение электрического сопротивления постоянного тока
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
200Ом	0,01 Ом	±0,8%
2кОм	0,1Ом
20кОм	1Ом
200кОм	10Ом
2МОм	0,1кОм
20МОм	1кОм	±1%
100МОм	0,1МОм	±5%
Измерение электрической емкости
Верхний предел измерения	Значение единицы младшего разряда	Пределы допускаемой относительной погрешности
20нФ	1пФ	±3%
200нФ	10пф
2мкФ	0,1нФ
20мкФ	1нФ
200мкФ	10нФ
2мкФ	0,1мкФ
