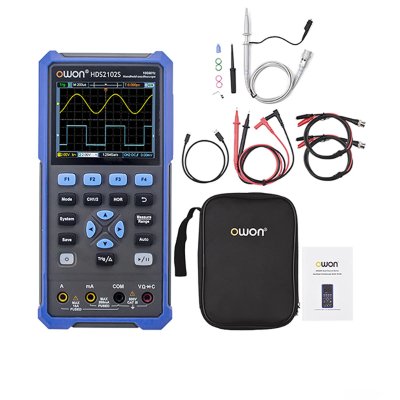

Осциллограф-мультиметр OWON HDS2102S

Артикул: x-12222

Портативный многофункциональный осциллограф-мультиметр, старшая модель в серии аналогичных устройств, составляющих линейку приборов OWON HDS200(S)

Подробнее

24 908 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

OWON HDS2102S — это осциллограф-мультиметр, который представляет собой универсальное устройство для измерения и анализа электрических сигналов. Он обладает рядом характеристик, которые делают его незаменимым инструментом для инженеров и технических специалистов.

Осциллограф-мультиметр OWON HDS2102S позволяет сохранять большой объём данных для последующего анализа. В одноканальном режиме глубина записи составляет 8K, а в двухканальном — 4K. Это даёт возможность детально изучать сигналы и проводить их детальный анализ.

Скорость обновления сигналов составляет 10 000 осциллограмм в секунду. Это обеспечивает быструю и точную регистрацию сигналов, что особенно важно при работе с быстроменяющимися процессами.

Развязка входа DC, AC, GND позволяет изолировать входные цепи от внешних помех и шумов. Это гарантирует чистоту и достоверность полученных данных. Тип дисплея 3.5 дюймов, LCD, 320 x 240, 65536 цветов обеспечивает чёткое и яркое изображение сигналов. Это позволяет пользователю легко воспринимать информацию и делать правильные выводы.

В нашем магазине вы можете купить Осциллограф-мультиметр OWON HDS2102 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	0,5 ГГц
Интерфейсы	USB2.0 device
АЦП (бит)	8
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Характеристики портативного осциллографа
Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	250 Выб/с в одноканальном режиме 500 Мвыб/с в двухканальном режиме
Глубина записи	8K в одноканальном режиме 4К в двухканальном режиме
Cкорость обновления сигналов	10 000 осц/с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2%, 16 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 X, 1000 X, 10000 Х
Максимальное входное напряжение	400 В
Ограниченная полоса пропускания	20 МГц
Горизонтальная система
Диапазон частоты дискретизации	0.25 выб/с - 250 Мвыб/с
Форма волны интерполяции	(Sinx)/x
Коэффициент развёртки	2 нс/дел - 1000 с/дел
Погрешность временной базы	± 100 ppm
Вертикальная система
Диапазон чувствительности	10 мВ/дел - 10 В/дел
Диапазон смещения	± 6 дел
Время нарастания	≤ 3,5 нс
Точность усиления постоянного тока	3%
Система измерения
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT
Автоматическое измерение	период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда
Система синхронизации
Источник запуска	CH1, CH2
Тип запуска	Запуск по фронту
Способ соединения	DC, AC
Режим триггера	Авто, нормальный, одиночный
Диапазон уровня запуска	± 4 деления от центра экрана
Погрешность уровня запуска	± 0,3 деления
Смещение запуска	В соответствии с длинной записи и временной осью
Запуск по фронту	Нарастающий, спадающий
Мультиметр
Максимальное разрешение	20 000 отсчетов
Режимы тестирования	напряжение, ток, сопротивление, емкость, диод и непрерывность
Постоянное напряжение	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5)
Переменное напряжение	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10)
Постоянный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10)
Переменный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10)
Сопротивление	200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10)
Емкость	20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10)
Прозвонка	есть (< 50 Ом)
Тест диодов	есть (0 - 2 В)
Автоматический диапазон	есть
TrueRMS	есть
Генератор сигналов произвольной формы
Диапазоны частот	синусоидальный сигнал: 0,1 Гц - 25 МГц прямоугольный сигнал: 0,1 Гц - 5 МГц треугольный: 0,1 Гц - 1 МГц импульсный сигнал: 0,1 Гц - 5 МГц произвольный сигнал: 0,1 Гц - 5 МГц
Частота дискретизации	125 МВ/с
Амплитуда (50 Ом)	0.01 В - 2.5 В
Смещение постоянного тока	± 2.5 В
Разрешение частоты	0.01%
Канал	1
Глубина формы волны	8k
Вертикальное разрешение	14 бит
Выходной импеданс	50 Ом
Общие характеристики
Тип дисплея	3.5 дюймов, LCD, 320 x 240, 65536 цветов
Питание	AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А
Аккумулятор	2200mAh*2（3.7V, 18650）
Мощность потребления	< 5 Вт
Температура работы	0 С° - 40 С°
Температура хранения	- 20 С° - 60 С°
Способ охлаждения	Пассивный
Относительная влажность	≤ 90%
Габариты	198 × 96 × 38 мм
Вес нетто	~ 600 грамм (без батареи)

Комплектация

HDS2102S
аккумуляторы
зарядное устройство
USB-кабель Type C для зарядки и подключению к ПК
пассивный осциллографический пробник BNC
пробник BNC – крокодилы 2 шт.
щупы мультиметра
регулировочная отвертка
сумка чехол
инструкция по эксплуатации
