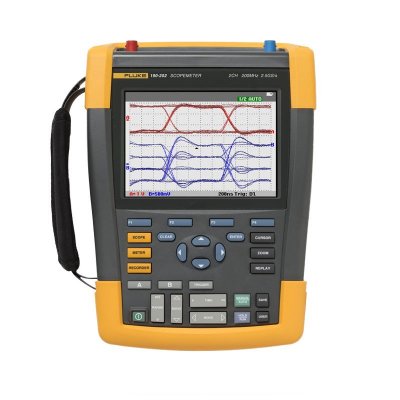

Осциллограф Fluke 190-502

Госреестр

Артикул: x-04611

Осциллограф с функцией мультиметра. Способен измерять основные параметры цепей постоянного и переменного тока: частоту, ампераж, напряжение. Имеет параллельные каналы, которые позволяют выявлять и анализировать передаточные функции элементов схемы или отдельных модулей.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Fluke 190-502 – устройство, которое сочетает в себе функции мультиметра и цифрового осциллографа. Встроенный режим “подключайся и смотри” позволяет вывести одним нажатием на дисплей данные о рабочих процессах всех модулей тестируемого электронного прибора.

Особенности:

Встроенный цифровой мультиметр.
Непрерывная запись осциллограмм - 48 ч.
Запись значений на срок до 22 дн.
Время работы аккумулятора - 7 ч.
Диагональ ЖК-дисплея - 153 мм.

Многофункциональность Fluke 190-502

Прибор способен производить исследование и диагностику всех видов измерительной, силовой и контрольно - управляющей электроники. Помимо этого, прибор работает с линейными и вращательными электроприводами, а также электронными блоками и модулями оборудования с ЧПУ.

Полнофункциональный мультиметр, встроенный в осциллограф, способен измерять основные параметры цепей постоянного и переменного тока: частоту, ампераж, напряжение. Помимо этого, имеется возможность производить испытания на целостность и правильность сборки схем тестируемых приборов.

С помощью данного прибора также можно проверять состояние диодов, резисторов, двигателей, конденсаторов и т.п. При этом измерения могут выполняться как единовременно, так и в течение продолжительного периода, что может понадобиться при вариативности режимов исследуемого оборудования.

Дополнительные возможности

Fluke 190-502 имеет параллельные каналы, которые позволяют выявлять и анализировать передаточные функции элементов схемы или отдельных модулей. Помимо определения любых видов неисправностей, прибор может производить внутрисистемную оптимизацию рабочих режимов.

Характеристики

Количество каналов	2
Полоса пропускания	500 МГц
Частота дискретизации	5 Гвыб/c
Объём памяти	10 кБ
Интерфейсы	USB
АЦП (бит)	8
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Измерения осциллограмм
Fluke 190-502
Частотный диапазон	500 МГц
Количество каналов	500 МГц: 2 канала
Скорость выборки реального времени	5 Гвыб/с
Входы	4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы	До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Чувствительность входов	2 мВ — 100 В/дел
Режимы синхронизации	Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации	Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов	8 нс
Курсор	7
Автоматические	30
Максимальная длина записи
Режим ScopeRecord	30 000 точек
Режим осциллографа	10 000 точек на входной канал
Послесвечение	Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм	Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)	4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение	5 000 отсчетов
Режимы измерений	Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
Память 190-XX2, 2 каналов
Экран + настройки	30
Запись	10
Дисплей	цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура	от 0 до 40°C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
Температура хранения	от –20 до 60 °C
Рабочая высота	До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность	1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер	270 x 190 x 70 мм
Масса	2,2 кг
Гарантия	3 года на прибор, 1 год на аксессуары

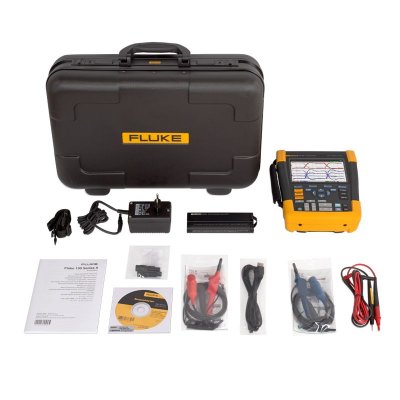

Комплектация

Осциллограф Fluke 190-502
Наборы пробников VPS410 (один красный, один синий)
Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
Зарядное устройство/адаптер питания BC190
Литий-ионный аккумулятор BP290 2 400 мА/ч
Ремешок на руку (прикреплен к прибору)
Плечевой ремень
Компакт-диск с руководствами пользователя на нескольких языках
Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
Кабель USB
Цветной осциллограф Color ScopeMeter, 500 МГц, 2 канала, с доп. входом цифрового мультиметра
