Измеритель сопротивления заземления CA6471
Измерители сопротивления заземляющих устройств Chauvin Arnoux CA 6471 позволяют выполнять задачи, для которых понадобилось бы три различных устройства. Приборы измеряют сопротивление заземляющего контура, позволяют находить места для установки штырей заземления и определять сопротивление проводников.
Прибор предназначен для:
- оценки действующих устройств заземления;
- определения наилучшего положения новых электродов заземления;
- проверки электрических соединений.
- Особенности измерителя сопротивления заземления CA 6471
- Измерение сопротивления заземления с использованием электродов-штырей. Методы: 3-х –полюсный, 4-х—полюсный и 4-х—полюсный с клещами
- Бесконтактное измерение сопротивления заземления без использования электродов-штырей с помощью 2 клещей
- Измерение коэффициента связи заземлителей
- Измерение сопротивление грунта
- Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.
Для повышения точности и уменьшения влияния мешающих сигналов, помех и наводок СА6471 предлагает ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.

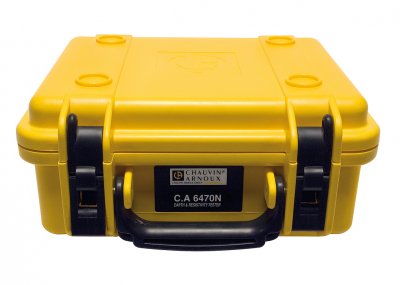

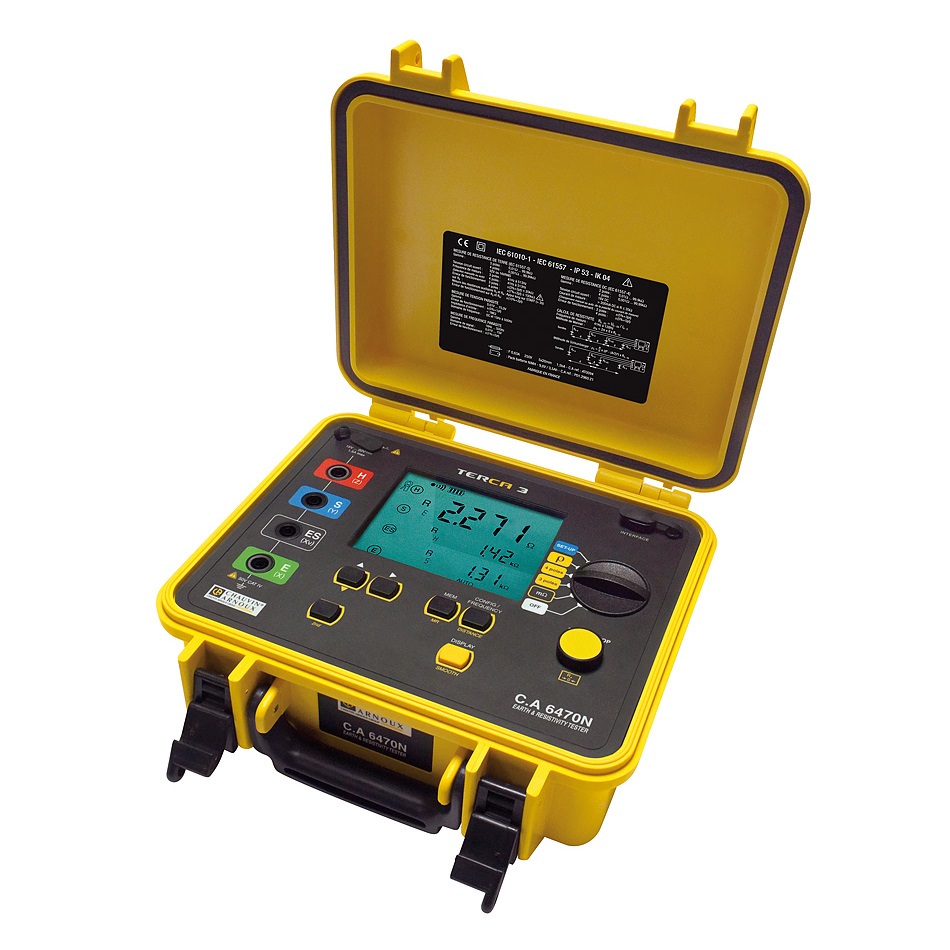

Прибор C.A 6471 помещен в прочный, влагонепроницаемый, компактный и удобный корпус. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой.
Тестер позволяет упорядоченно запоминать результаты измерений. Имеется выход для экспорта данных и дальнейшей обработки.
Прибор С.А 6471 питается от внутреннего NiMh аккумулятора, который заряжают через внешнее зарядное устройство от бытовой электросети или прикуривателя автомобиля.
Преимущества:
- Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление
- Возможность выполнения всех видов измерения сопротивления заземления одним прибором
- Значительная экономия времени благодаря бесконтактному измерению заземления без электродов-штырей
- Измерения возможны с грунтами, имеющими большое сопротивление Улучшенное качество измерения
- Превосходная точность измерения и высокое разрешение 3-х и 4-х полюсные измерения
- Регулируемый выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц
- Широкий диапазон измерений от 0,01 Ом до 100 кОм
- Простая работа с прибором благодаря проверке установки штырей и индикации напряжения помех и наводок
- Автоматический расчет удельного сопротивления грунта
- Стандартное программное обеспечение для протоколирования данных и обработки результатов входит в комплект поставки
- Автоматическая диагностика перед началом измерения и сообщение о присутствии неисправностей (плохие соединения или электрические помехи)
- Перезаряжаемый аккумулятор
- Небольшие размеры и вес – 3кг
- Противоударный пыле / влаго защитный корпус
- Компактная и герметичная сумка для переноски принадлежностей – штырей и проводов
Характеристики
? Стоимость поверки оборудования
Поверка
|
4200 |
Тип
|
Омметр |
Бесконтактное измерение сопротивления контура заземления - 2 клещей | |||||
Частота измерения | 1367 Гц - 1611 Гц - 1758 Гц | ||||
Диапазон измерений | 0,10 - 9,99 Ω | 10,0 - 99,9 Ω | 100 - 500 Ω | ||
Разрешение | 0,01 Ω | 0,1 Ω | 1 Ω | ||
3-х проводный метод измерения сопротивления заземления | |||||
Диапазон измерений | 0.09 - 9.99 Ω | 10.0 - 99.9 Ω | 100 - 999 Ω | 1.00 - 9.99 k Ω | 10.0 - 99.9 k Ω |
Разрешение | 0.01 Ω | 0.1 Ω | 1 Ω | 10 Ω | 100 Ω |
Погрешность измерения | ± (2% + 1 зн.) | ||||
Тест напряжение | 25В или 50В на выбор | ||||
Частота тестирования | 41 - 512Гц, выбор автоматический или ручной | ||||
Ток | до 250мА | ||||
4-х проводный метод измерения сопротивления заземления с разрешением 0,001Ом | |||||
Диапазон | 0.001 - 99.99kΩ | ||||
Разрешение | 0.001 - 100Ω | ||||
Тест напряжение | 25В или 50В на выбор | ||||
Частота тестирования | 41 - 512Гц, выбор автоматический или ручной | ||||
Ток | до 250мА | ||||
Погрешность | ±2% от диапазона ±1 цифра | ||||
Удельное сопротивление грунта | |||||
Диапазон | 0.01 - 99.99kΩ | ||||
Разрешение | 0.01 - 100Ω | ||||
Тест напряжение | 25В или 50В на выбор | ||||
Частота тестирования | 41 - 512Гц, выбор автоматический или ручной | ||||
Методы Виннера или Шлюмберже с автоматическим расчетом результата | |||||
Измерение низкоомных сопротивлений | |||||
Диапазон | 0.12 - 99.99kΩ | ||||
Ток | не менее 200мА | ||||
Метод 2 или 4-х проводный | |||||
Измерение внешнего напряжения | |||||
Диапазон | 0.1 - 100В AC/DC | ||||
Погрешность | ±2% от диапазона ±2 цифры | ||||
Измерение силы тока клещами | |||||
Диапазон | 0.1 - 100В AC/DC | ||||
Погрешность | ±2% от диапазона ±2 цифры |

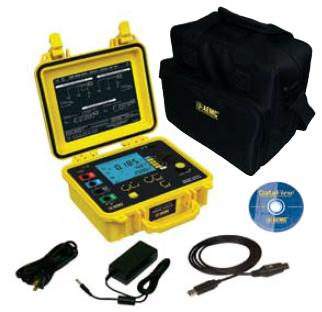

- Прибор (С.А 6471)
- Сумка для прибора
- Электрод Т-образный (штырь) 2 шт.
- Провод 5 м
- Провод 10 м
- Провод 15 м
- Клещи C182 2 шт.
- Кабель для связи с компьютером
- Руководство по эксплуатации на русском языке
