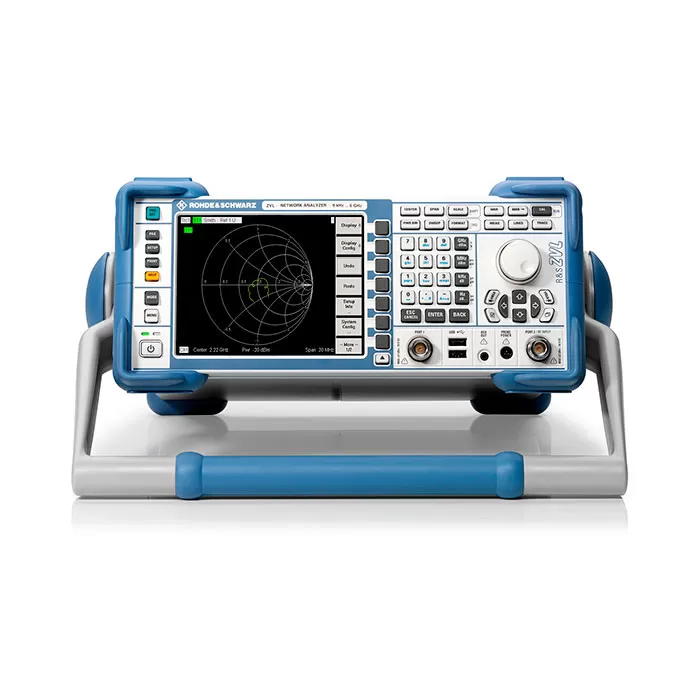

Векторный анализатор электрических цепей ZVL3, с поверкой

Госреестр

Артикул: x-09456

Векторный анализатор электрических цепей ZVL3 — это высокопроизводительное устройство, предназначенное для измерения характеристик электрических цепей в широком частотном диапазоне от 9 кГц до 3 ГГц. Благодаря полосе пропускания до 500 кГц и времени замеров менее 75 мс, этот прибор обеспечивает высокую точность и скорость измерений.

Подробнее

2 202 899 руб./шт

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Векторный анализатор электрических цепей ZVL3 превосходно подходит для постоянно меняющихся метрических требований. Устройство служит в роли двунаправленного 2-портового цепи анализатора и опционального функционального спектра анализатора. Варианты исполнения с импедансными значениями 50 или 75, вместе с разнообразными источниками питания, делают этот модель уникальным выбором как для лабораторных, так и полевых условий. Для ZVL изучение электроцепей является обычным режимом работы. Прибор обеспечивает двунаправленное 2-портовое измерение полной S-параметры матрицы. Различные графические форматы позволяют показывать и выделять определенные итоги в зависимости от сведений, которые нужно извлечь из измеренной информации.

ZVL3 имеет богатый функционал для реализации многообразных измерений. Его работа происходит в частотном диапазоне от 9 kHz до 3, 6, или 13,6 GHz, в зависимости от определенной конфигурации. Прибор позволяет определить полный комплект S-метрик для анализа свойств различных электронных элементов и систем.
Анализатор ZVL3 предоставляет дополнительные возможности для временных измерений и определения дистанции до точки неисправности. Динамический радиус прибора превышает 115 dB, что гарантирует высокую точность и разрешающую способность измерений.
В качестве дополнительных возможностей анализатора доступны спектральные аналитические функции, что расширяет его потенциал для изучения сложных сигналов и шумовых помех.

Векторный анализатор электрических цепей ZVL3 предлагает модель ZVL3-75 с импедансом 75 специально для измерений в кабельных системах. Устройство поддерживает использование датчиков мощности в качестве опции, что позволяет проводить точные измерения мощности. В зависимости от требований, питание анализатора может осуществляться от сети переменного тока, источника постоянного тока или аккумуляторной батареи.

ZVL - это инструмент для анализа электрических цепей. Он обеспечивает двухпортовые двунаправленные измерения полной S-матрицы. Различные форматы графиков позволяют отображать и выделять различные результаты в зависимости от того, какую информацию нужно извлечь из полученных данных.

В нашем магазине вы можете купить Векторный анализатор электрических цепей ZVL3 или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

? Стоимость поверки оборудования Поверка	0
Минимальная частота	9 кГц
Максимальная частота	6 ГГц
Тип	Анализатор цепей векторный

Характеристики

Диапазон частот	от 9 кГц до 3 ГГц
Количество измерительных портов	2, тип N (female)
Импеданс	50 Ω
Стабильность опорного генератора	Стандартно	1·10-6
	С опцией FSL-B4	1·10-7
Количество точек измерений	от 2 до 4001
Полосы измерения	от 10 Гц до 500 кГц
Динамический диапазон	>115 дБ (тип. 123 дБ)
Скорость измерения (при полной 2-портовой калибровке, 201 точка, полоса 100 кГц)		< 60 мс
Точность измерения	параметра передачи	< 0,3 дБ или < 3°
	параметра отражения	< 0,4 дБ или <3°
Диапазон выходной мощности	от -50 дБм до 0 дБм тип. -60дБм до +10дБм
Максимальный номинальный уровень входной мощности	с ослаблением 0 дБ	-10 дБм
	с ослаблением 30 дБ	+20 дБм
Режим анализа спектра (опция ZVL-K1)
Диапазон частот	от 9 кГц до 3 ГГц
Фазовый шум (несущая 500 МГц)	отстройка 10 кГц	< -96 дБн, тип.-100дБн
Узкополосные фильтры (по уровню -3 дБ)	стандартно	от 300 Гц до 10 МГц
	с опц. FSL-B7	от 10 Гц до 10 МГц
ЭМИ-фильтры (по уровню -6 дБ)	стандартно	9 кГц, 120 кГц, 1 МГц
	с опц. FSL-B7	дополнительно 200 Гц
Канальные фильтры	стандартно	от 300 Гц до 5 МГц
	с опц. FSL-B7	доп. 100 Гц и 200 Гц
Точка пересечения 3-порядка (TOI)	+5 дБм (тип. +12 дБм)
Отображаемый уровень собственных шумов (DANL)
Предусилитель выкл.	до < -140 дБм/Гц
Предусилитель вкл.	до < -125 дБм/Гц
Общие характеристики
Интерфейсы	LAN, USB, VGA, 3,5 мм jack, GPIB (опция FSL-B10)
Дисплей	Цветной TFT, разрешение 640-480 пикселей
Питание	Сеть переменного тока 100-240 В; Источник пост. тока 10-28 В (опц. FSL-B30); Аккумуляторная батарея FSL-B31 / ETL-B235
Габаритные размеры (Ш-В-Г)	443х158х466 мм (с ручкой); 409х158х367 мм (без ручки)
Масса	7 кг (без опций); 14 кг (со всеми опциями)
