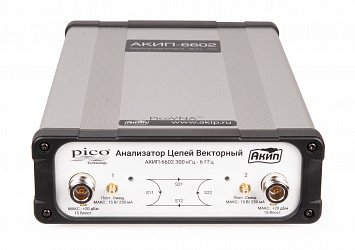

Анализатор цепей АКИП-6602

Госреестр

Артикул: x-03270

Высокоскоростной двухпортовый анализ (5000 изм/сек). Векторный анализатор цепей в диапазоне 300 кГц—6 ГГц. Два измерительных порта, измерения в тракте 50 Ом, тип N. Динамический диапазон: 118 дБ. Измерение S-параметров (4 параметра за одно подключение: S11, S21, S12, S22).

Подробнее

1 347 593 руб./шт

Поверка - 10000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор цепей AКИП-6602 - это высокопроизводительный инструмент, предназначенный для проведения измерений в широком диапазоне частот от 300 кГц до 6 ГГц. Благодаря этому он широко используется в разработке и производстве радиоэлектронных устройств и их обслуживании. Особенностью данного анализатора является его скоростной двухпортовый аналитический режим, обеспечивающий скорость проведения измерений свыше 5000 за секунду. Это позволяет анализировать быстро изменяющиеся сигналы и получать наиболее точные результаты.

Среди основных измеряемых параметров, поддерживаемых анализатором AКИП-6602, можно выделить S11, S21, S12 и S22, которые описывают свойства цепи или устройства, предоставляя подробную информацию о их функционировании. Точность измерений обеспечивается благодаря использованию входного тракта типа N и входного сопротивления 50 Ом.

В случае необходимости входное сопротивление можно преобразовать с помощью математических методов от 10 до 200 Ом. Анализатор цепей AКИП-6602 поставляется с профессиональным программным обеспечением, совместимым с Microsoft Windows, которое предлагает широкий спектр возможностей для графического отображения и анализа двух- и однопортовых измерений.

ПО позволяет вычислять расстояние до неоднородностей и импульсные характеристики благодаря режиму БПФ, что делает этот инструмент идеальным для исследования характеристик различных радиоэлектронных компонентов и систем. Программное обеспечение поддерживает два измерительных канала, каждый из которых имеет две трассы для записи данных. Оно также включает в себя функцию установки пределов, позволяя пользователю определять до шести сегментов для каждого канала с возможностью их перекрытия.

Кроме того, ПО обеспечивает проведение маркерных измерений с использованием восьми различных типов маркеров, что значительно упрощает анализ и интерпретацию полученных данных. Важно отметить, что данное ПО полностью совместимо с другими моделями анализаторов цепей AКIР, что обеспечивает гибкость в выборе оборудования и его интеграции в различные измерительные системы.

В нашем магазине вы можете купить Анализатор цепей АКИП-6602 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Рабочий диапазон частот: 300 кГц – 6 ГГц.
Высокоскоростной двухпортовый анализ (>5000 изм/сек).
Основные измеряемые параметры: S11, S21, S12, S22.
Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом).
Входной тракт - тип N.
Динамический диапазон: 118 дБ (четыре независимых приемника, технология “Quad RX”).
Диапазон регулирования выходной мощности от 20 до +6 дБм.
Маркерные измерения и поиск по маркерам.

Характеристики

? Стоимость поверки оборудования Поверка	10000
Минимальная частота	300 кГц
Максимальная частота	6 ГГц
Динамический диапазон, не менее, дБ	118 дБ
Тип	Анализатор цепей

Характеристики

Параметры приемника
Полоса частот	10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц
Средний уровень собственных шумов	- 100 дБ при 0,3 – 10 МГц; - 108 дБ при 10 – 4000 МГц; - 110 дБ при > 4000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. На все порты установлены тупиковые нагрузки.
Динамический диапазон	118 дБ (ПЧ 10 Гц, 300 кГц ... 6 ГГц)
Температурная стабильность	0,02 дБ/°C (для частоты < 4 ГГц) 0,04 дБ/°C (для частоты ≥ 4 ГГц) После калибровки S21
Уровень зашумленности графика (СКЗ)	0,0008 дБ/ ПЧ 10 кГц 0,003 дБ/ ПЧ 70 кГц 0,005 дБ/ ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 6 ГГц, 0 дБм
Неопределенность измерений	Отражение			Передача
	Частота	Амплитуда	Фаза	Частота	Амплитуда	Фаза
	– 15 дБ ... 0 дБ			+0 дБм ... 6 дБм
	< 2 МГц	0,7	8°	< 2 МГц	0,4	6°
	> 2 МГц	0,5	4°	> 2 МГц	0,2	2°
	– 25 дБ ... -15 дБ			-40 дБм ... 0 дБм
	< 2 МГц	0,8	10°	< 2 МГц	0,2	2°
	> 2 МГц	1	6°	> 2 МГц	0,1	1°
	– 30 дБ ... -25 дБ			-60 дБм ... -40 дБм
	< 2 МГц	3	20°	< 2 МГц	0,5	8°
	> 2 МГц	2,5	15°	> 2 МГц	0,3	4°
				-80 дБм ... -60 дБм
				< 2 МГц	2	15°
				> 2 МГц	1,5	12°
	После выполнения калибровки, ПЧ 10, уровень тест сигнала - 3 дБм, усреднение выключено
Паразитные отклики	- 70 дБн
Тест порт
Согласование в нагрузке	Без коррекции: 16 дБ С коррекцией: 46 дБ
Согласование в источнике	Без коррекции: 16 дБ С коррекцией: 46 дБ
Направленность	С коррекцией: 46 дБ
Перекрестные помехи	-90 дБ
Максимальный входной уровень	+10 дБм
Защита входа	+23 дБм
Импеданс	50 Ом
Соединитель	тип N
Вход напряжения смещения (BIAS-T)
Максимальное напряжение	± 15 В
Максимальный ток	15 мА (встроенный самовосстанавливающийся предохранитель)
Соединитель	SMB(m)
Вход/выход синхронизации
Выход сигнала запуска развертки	Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В
Вход сигнала запуска развертки	Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В ± 6 В

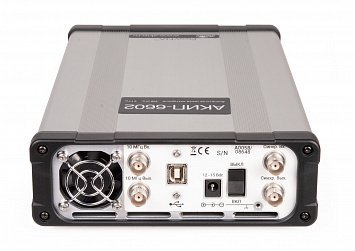

Соединитель	BNC (на задней панели)
Измерения
Измеряемые параметры	S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain)
Коррекция ошибок	Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S 11 (полная однопортовая калибровка) S 21 (нормализация, нормализация + изоляция) S 21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной
Измерительные каналы	4 канала, до 2-х трас на канал
Линии пределов	До 6 сегментов на канал (допускается перекрытие)
Маркерные измерения	8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ
Развертка
Тип развертки	Линейная, CW (по времени), по мощности
Время развертки	37 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 6 ГГц 25 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц
Число точек, режим VNA	51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001
Число точек, режим TDR	512, 1024, 2048, 4096
Параметры генератора
Диапазон частот	300 кГц ... 6 ГГц
Разрешающая способность	10 Гц
Погрешность установки частоты	± 110-5 (температурный коэффициент: ± 0,510-6 /°C)
Гармонические искажения	– 25 дБн (при уровне <-3 дБм)
Негармонические составляющие	– 40 дБн
Фазовые шумы (отстройка 10 кГц)	-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: > 4 ГГц
Уровень выходного сигнала	-3 ... -20 дБм: < 10 МГц +6 ... -20 дБм: 10 МГц ... 4 ГГц +3 ... -20 дБм: > 4 ГГц
Разрешение установки уровня	0,1 дБ
Погрешность установки уровня	± 1,5 дБ (при 0 дБм, 50 Ом)
Вход внешнего опорного уровня	10 МГц (± 6*10-6 ), 0 дБм (± 3 дБм)
Выход опорного уровня	0 дБм (± 3 дБм)
Общие данные
Интерфейс	USB 2.0
Питание	AC-DC адаптер 12 ... 15 В, 22 Вт
Габаритные размеры	286 х 174 х 61 мм
Масса (не более)	1,85 кг
Условия эксплуатации	15 ... 35 °C, относительная влажность до 80
