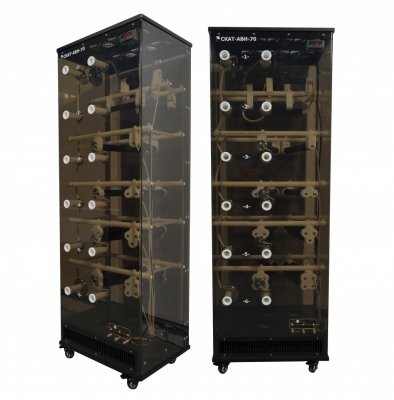

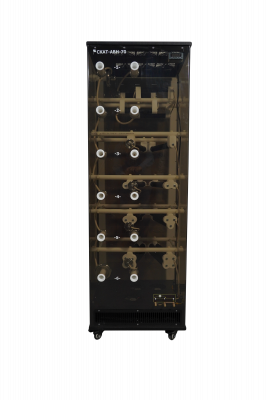

Высоковольтная нагрузка СКАТ-АВН70

Артикул: x-13468

Подробнее

840 000 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Опции и аксессуары

Быстрый просмотр

Конденсатор ИК-100-0,4

Уточняйте наличие

99 750 руб./шт

- +

В корзину

Описание

Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50/70; АИД-70М; АИД-70Ц и подобных.

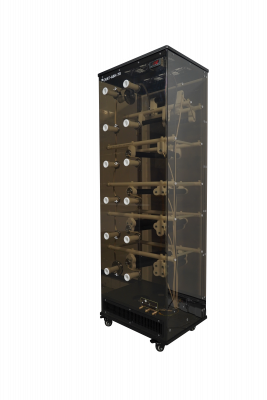

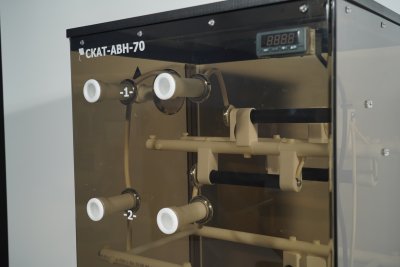

Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции.

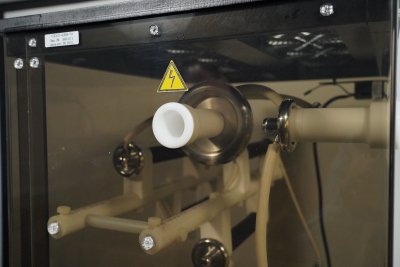

Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.

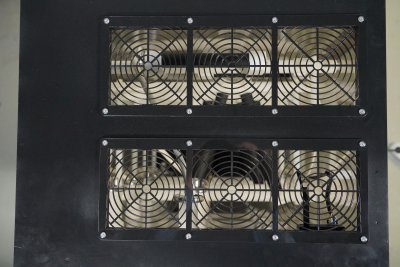

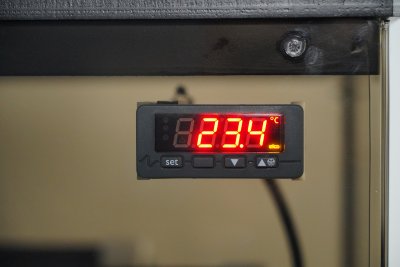

Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
